Hoekoplossingen voor keerwanden

Hoekoplossingen

Kemper heeft verschillende typen hoekoplossingen beschikbaar, voor zowel dubbel- als enkelkerende keerwanden. We bieden hoekoplossingen die niet alleen stevig en functioneel zijn, maar ook bijdragen aan een efficiënter gebruik van grondstoffen en een fraaie afwerking zonder extra zaagwerk.

Voor hoeken van 90° biedt Kemper verschillende opties, afhankelijk van de benodigde hoogte:

Een binnenhoek van 90° uit één element voor hoogtes variërend tussen de 50 en 200 cm.
Voor hoogtes van 225 tot 400 cm wordt gekozen voor een uitvoering met twee elementen, gezien het toenemende gewicht van de constructie.

Onze hoekoplossingen worden zorgvuldig berekend voor hun specifieke toepassingen, en zijn net zo robuust en betrouwbaar als de standaard keerwanden. Dit zorgt niet alleen voor een langere levensduur, maar ook een consistente kwaliteit.

Download productblad

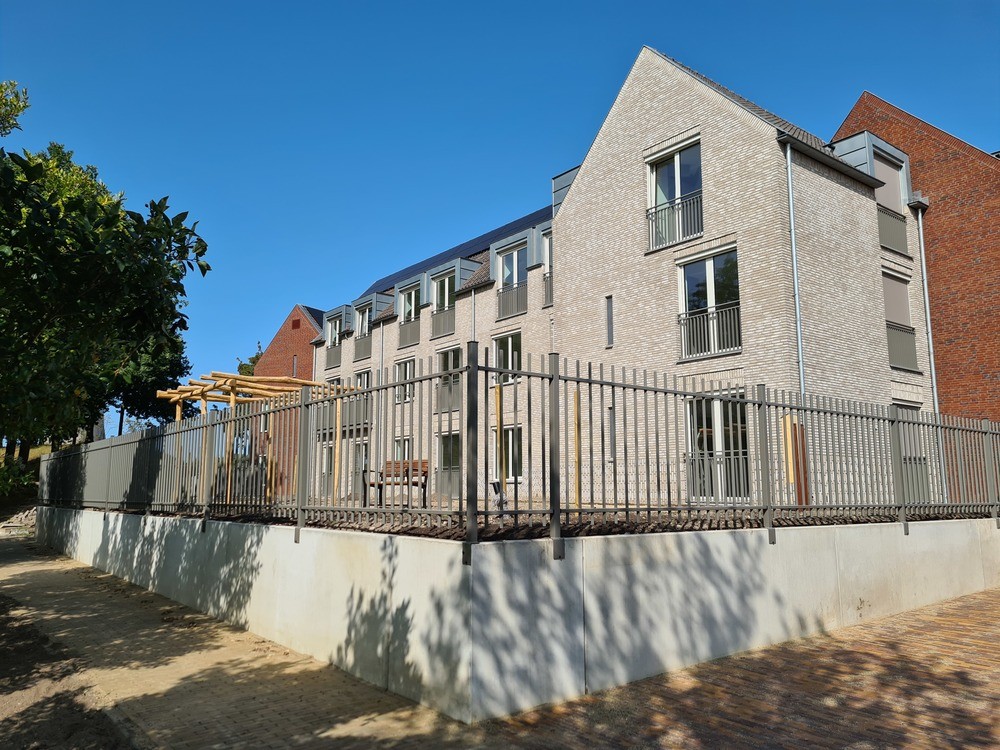

Keerwanden_Kemper_Geertruidenberg_september_2020_2

Afmetingen en gewichten

Kemper heeft verschillende typen hoekoplossingen beschikbaar, zowel voor dubbel- als voor enkelkerende keerwanden.

HU = Enkelkerend / Dubbelkerend Verkeersklasse

HUV = Enkelkerend / Dubbelkerend Verkeersklasse

Alle maten zijn in mm tenzij anders vermeld.

Type	Hoogte	Breedte	Voetlengte	Gewicht (ton)
050HU	500	650	350	0,17
060HU	600	650	350	0,19
075HU	750	1103	600	0,55
075HUV	750	1103	600	0,55
100HU	1000	1103	600	0,65
100HUV	1000	1103	600	0,65
125HU	1250	1122	850	0,98
125HUV	1250	1122	850	0,98
150HU	1500	1122	850	1,20
150HUV	1500	1122	850	1,20
175HU	1750	1138	1100	1,42
175HUV	1750	1138	1100	1,42
200 HU	2000	1138	1100	1,57
200HUV	2000	1138	1100	1,57

Inwendige hoekoplossing 90°

De inwendige hoekoplossingen 90° t/m 2 m¹ hoog worden als één element geleverd.

Inwendige variabele hoekoplossing

Inwendige variabele hoekoplossingen worden samengesteld uit twee elementen waarvan de voet en de wand afgeschuind zijn.

Uitwendige hoekoplossing 90°

Uitwendige hoekoplossingen 90° worden samengesteld uit twee standaard elementen.

Uitwendige variabele hoekoplossing

Uitwendige variabele hoekoplossingen worden samengesteld uit twee elementen waarvan de wand afgeschuind is.

Specificaties hoekoplossingen typen LT, LV en LTD

Vorm: Zie afbeelding 1 t/m 4
Betonkwaliteit: Grindbeton C57/70
Wapening: B500
Oppervlaktestructuur alle zijden: Klasse A, glad (NEN6722:2002)
Milieuklasse: XA3, XC4, XD3, XF4 en XS3
Dekking: 30 mm
Brandwerendheid: Min. 60 min (NEN-EN 1992-1-2)
Hijsvoorziening: 2 DEHA kogelkopankers

Toleranties

De elementen worden geproduceerd binnen de toleranties zoals aangegeven in NEN 2889 betonelementen.

Transport, veilig hijsen, opslag en het stellen van de wanden

Voor informatie en advies over transport, veilig hijsen, opslag en het stellen van de wanden verwijzen wij u naar het verwerkingsadvies keerwanden (transport, hijsen, opslag en stellen).

Eisen aan de ondergrond

De eisen die aan de ondergrond worden gesteld, zijn afhankelijk van de belasting op de keerwand. De ondergrond moet voldoende draagkrachtig zijn. Indien de draagkracht van de ondergrond onvoldoende is, kan de keerwand kantelen en/of horizontaal verplaatsen. Tevens kunnen er ongelijke zakkingen optreden. Wij adviseren een geotechnisch advies. Op basis van dit onderzoek kan een advies voor de draagkracht en stabiliteit van de ondergrond worden opgesteld, een en ander in overleg met de hoofdconstructeur.
